PSG-气固喷射器
一、概述:
PSG系列气固喷射器具有结构简单、运行可靠、节能明显、维修量少、工程造价和运行成本低,自动化程度高等特点。近几年来在国内外电厂干除灰、水泥、化工、建材、冶金、食品、饲料等行业的粉体输送工艺中,是低压连续输送的理想设备。

二、原理及特点:
原理:
PSG系列气固喷射器,以离心风机(空压机、罗茨风机)为动力气源,运用气固两相流原理,以流态化技术,射流技术和压差原理相结合,以电动旋转供料器为供料装置,将物料送入料气混合室,物料在料气混合室流态化的同时,利用双环状喷嘴产生的高速气流将物料送入加速室,以悬浮流进入输送管道,利用气力压差将物料沿管道送入受料仓内。料气分离,经布袋除尘器过滤后将气体排入大气。
特点:
1、投资省、运行成本低、节能明显
由PSG系列气固喷射器组成的低压连续输送系统,不仅在工程造价上体现其投资省、而且运行成本低。由于无进出料及排气阀门,无易损件,因此运行费用低,同时使用低压输送比空压机系统输送要节约能耗30%左右。
2、操作方便
该设备本体控制只有电动旋转供料器和进气阀,则设备本体控制只需“启动”或“停机”操作,设备运行只需巡视,不需要人工值守。由于连续泵工艺系统简单,所配置的控制系统也相应简单。根据系统配置,既使采用PLC控制系统,如发生故障,具有报警系统,也可手动控制,不影响系统的正常运行。
3、设备及管道磨损小、使用寿命长
由于采用低压输送,设备及输灰管内流速较低,输送浓度恒定。因此,系统设备和管道磨损小、使用寿命长。
4、系统布置方便灵活
由于该设备体积小,安装高度较低,因此在系统布置时方便灵活,可完全满足工程布置需要。
5、对气源的品质要求不高
连续泵动力气源,一般采用离心风机或罗茨风机和压缩机,无需设立空气净化系统。根据系统设计,只对风量和压力有一定的要求。根据情况也可使用压气站气源。
6、系统可靠性高
①PSG系列气固喷射器采用离心风机或罗茨风机和压缩机为动力气源,由于风机的高性能决定了系统的运行可靠性。
②PSG系列气固喷射器组成的气力输送系统,在现场灰量允许的条件下,可采用两个灰斗共用一台泵的布置方式,一般设备数量少,使得整个系统简洁可靠。
③PSG系列气固喷射器料气比稳定,无任何冲击负荷,无常规气力输送工艺中的阀门频繁动作,设备故障率大大降低。
三.、典型系统工艺流程

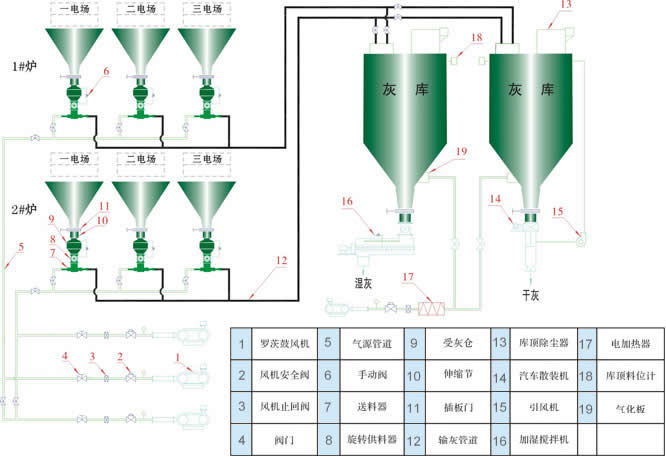

1、典型工艺流程一

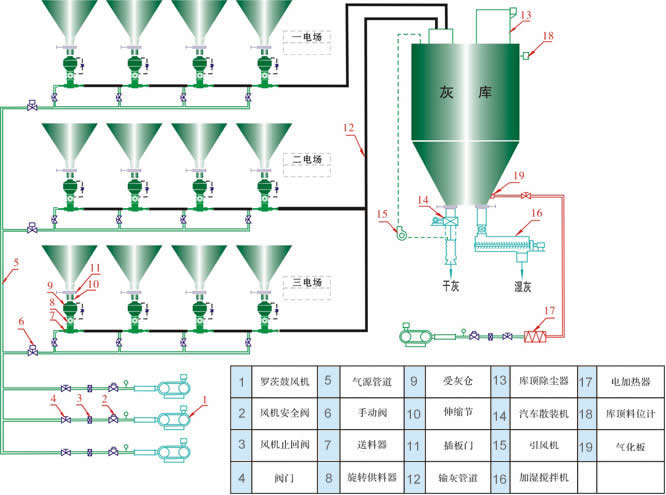

2、典型工艺流程二

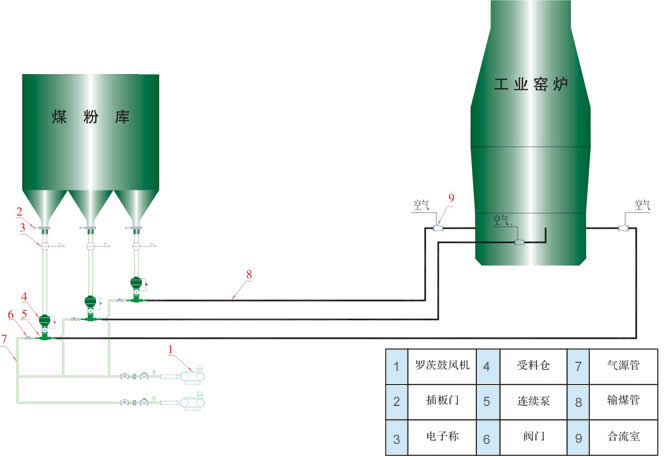

3、典型煤粉喷吹工艺流程三

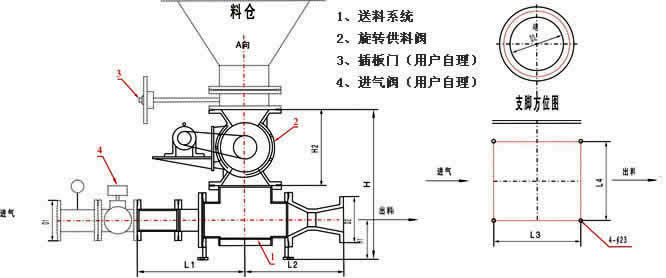

四、设备结构及外型尺寸
五、设备型号及技术参数
1、技术参数:

规格 型号

PSG-0.5

PSG―5

PSG―10

PSG―15

PSG―20

PSG―30

PSG―40

PSG―60

输送能力(t/h)

0.1-0.5

0.5-5

5-10

10-15

15-20

20-30

30-40

40-60

匹配风机量(m3/min)

≤15

≤15

≤22

≤35

≤45

≤55

≤65

≤75

进气/出料管道匹配

DN40/ DN40

DN100/ DN125

DN125/ DN150

DN125/ DN150

DN150/ DN170

DN200/ DN200

DN200/ DN200

DN200/ DN250

管内设计流速(m/s)

12-16

工作压力(kpa)

≤98.0

泵本体材质

铸钢、铸铁、不锈钢(Q235-B)(16MnR)

供料器配置功率(kw)

0.35

1.5

2.2

2.2

2.2

3.0

3.0

4.0


六、选型原则及适用条件
1、选型原则:
选用PSG系列气固喷射器为核心设备组成的气力输送系统,首先用户应提供:系统要求输送量、输送距离、物料的理化参数,物料的最高温度和正常温度;若在锅炉的除尘器下,则应提供除尘器灰斗布置图及灰量分配等基本参数。然后由公司设计部门提供输送配置基本方案。如所需气量、如何分组布置、连续泵型号、进气管和输灰管道配置、库顶除尘器配置,最终由用户审查确定。
2、适用条件
PSG系列气固喷射器,由于采用低压输送和电动旋转供料器供料,因此使用范围受到一定限制,只能在下列条件下才能正常工作,达到设计技术性能。
输送距离≤300米(实际水平距离)
物料容重≤2.0t/m3(粉体)
最多串泵不超过4台(即4台共一输灰管)
最多并泵不超过4台(既4根支管共一母管)
物料最高瞬时温度≤250℃
